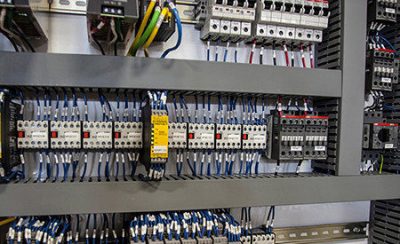

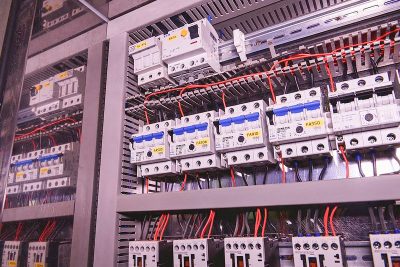

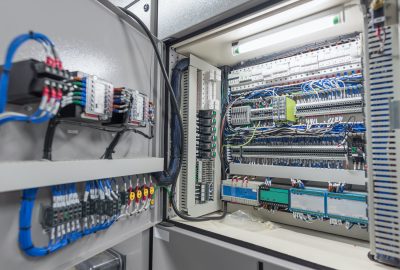

تابلو برق چیست؟
تابلو برق به جعبه یا محفظه‌ای گفته می‌شود که تجهیزات الکتریکی مانند کلیدها، فیوزها، رله‌ها، ترمینال‌ها، کنتاکتورها و … در آن نصب می‌شوند. این تابلوها به منظور کنترل، حفاظت و توزیع انرژی الکتریکی طراحی شده‌اند و در انواع محیط‌های صنعتی، تجاری و مسکونی کاربرد دارند. هدف اصلی از استفاده از تابلو برق، ایجاد نظم، ایمنی و مدیریت بهتر برق در سیستم‌های الکتریکی است.
کاربرد تابلو برق
تابلو برق‌ها تقریباً در تمامی پروژه‌های برق‌رسانی کاربرد دارند. چه در یک ساختمان مسکونی ساده، چه در کارخانه‌های بزرگ صنعتی، نقش تابلو برق حیاتی است. از جمله کاربردهای مهم آن می‌توان به موارد زیر اشاره کرد:
- توزیع برق به صورت منظم و کنترل‌شده
- محافظت از تجهیزات در برابر نوسانات برق یا اتصال کوتاه
- افزایش ایمنی سیستم‌های برقی
- کنترل روشنایی، موتورها، پمپ‌ها و تجهیزات صنعتی
انواع تابلو برق
تابلو برق‌ها از نظر ساختار، کاربرد و محل نصب دارای انواع مختلفی هستند که به شرح زیرند:
- تابلو برق اصلی (Main Panel): تابلو برق ورودی اصلی که برق را از منبع اصلی دریافت کرده و به تابلوهای فرعی ارسال می‌کند.
- تابلو برق فرعی (Sub Panel): وظیفه توزیع برق در بخش‌های مختلف یک ساختمان یا کارخانه را بر عهده دارد.
- تابلو برق توزیع: برای توزیع جریان برق به مصرف‌کننده‌ها در مناطق مختلف.
- تابلو برق کنترل: جهت کنترل سیستم‌های مکانیکی و صنعتی نظیر خطوط تولید.
- تابلو برق موتورخانه یا MCC: جهت کنترل و راه‌اندازی موتورهای الکتریکی.
- تابلو برق بانک خازنی: جهت اصلاح ضریب توان در کارخانه‌ها و مصرف‌کننده‌های صنعتی.
تجهیزات مورد استفاده در تابلو برق
در داخل تابلو برق از تجهیزات گوناگونی استفاده می‌شود که هرکدام وظیفه خاص خود را دارند. این تجهیزات شامل موارد زیر هستند:
- کلید مینیاتوری (MCB)
- کلید محافظ جان (RCD)
- کلید اتوماتیک (MCCB)
- کنتاکتور
- بی‌متال
- فیوزها
- ریل‌های نصب (DIN Rail)
- ترمینال
- لوازم اندازه‌گیری مانند آمپرمتر و ولت‌متر
- لامپ سیگنال
- تایمر
- رله‌ها
در صورت نیاز به تأمین این تجهیزات، مجموعه بهساز صنعت سازان با ارائه برندهای معتبر جهانی و کیفیت تضمین‌شده، یکی از تأمین‌کنندگان قابل اعتماد در این حوزه به‌شمار می‌رود.
مقایسه تابلو برق‌های تک‌فاز و سه‌فاز و چهارفاز:
| نوع تابلو برق | تعداد فاز | کاربردها | محل استفاده | تجهیزات موردنیاز |
|---|---|---|---|---|
| تابلو برق تک‌فاز | 1 فاز | مصارف خانگی، مغازه‌ها، روشنایی | ساختمان‌های مسکونی، اداری کوچک | کلید مینیاتوری، فیوز، رله، محافظ جان |
| تابلو برق سه‌فاز | 3 فاز | موتورهای صنعتی، پمپ‌ها، تجهیزات صنعتی | کارخانجات، واحدهای صنعتی، ادارات بزرگ | کنتاکتور، بی‌متال، کلید اتوماتیک، اندازه‌گیری |
| تابلو برق چهارفاز | 3 فاز + نول | ترکیب مصارف قدرت و روشنایی | پروژه‌های خاص، صنایع حساس | تجهیزات اندازه‌گیری پیشرفته، حفاظت ترکیبی |
چرا وجود تابلو برق اهمیت دارد؟ نبود تابلو برق می‌تواند خطرات جدی به همراه داشته باشد. مهم‌ترین دلایل اهمیت تابلو برق شامل موارد زیر است:
- پیشگیری از آتش‌سوزی‌های ناشی از اتصال کوتاه
- کنترل مصرف انرژی و جلوگیری از اضافه‌بار
- افزایش طول عمر تجهیزات الکتریکی
- سهولت در عیب‌یابی سیستم برق
بستن تابلو برق سه فاز کار کیست؟ طراحی و نصب تابلو برق یک کار تخصصی است و باید توسط تکنسین یا مهندس برق دارای مجوز انجام شود. چرا که اشتباه در نصب ممکن است منجر به خطرات جانی و مالی جدی شود. نصاب حرفه‌ای باید توانایی انتخاب درست تجهیزات، چیدمان اصولی و سیم‌کشی ایمن را داشته باشد.
اهمیت استفاده از فازمتر و چسب برق در نصب تابلو برق
در هنگام نصب و راه‌اندازی تابلو برق، استفاده از ابزارهای ایمنی و کنترلی مانند فازمتر و چسب برق نه‌تنها توصیه می‌شود بلکه یک الزام حرفه‌ای به‌شمار می‌آید. فازمتر ابزاری حیاتی برای تشخیص وجود یا عدم وجود ولتاژ در مدار است که به نصاب یا تکنسین اجازه می‌دهد پیش از انجام هرگونه اتصال یا دستکاری در مدار، از ایمنی آن اطمینان حاصل کند. این ابزار ساده، از وقوع برق‌گرفتگی‌های احتمالی جلوگیری می‌کند و یکی از گام‌های ابتدایی در رعایت ایمنی برق محسوب می‌شود. از سوی دیگر، چسب برق نیز برای عایق‌کاری اتصالات سیم‌ها و جلوگیری از تماس ناخواسته بین هادی‌ها به کار می‌رود که در نهایت موجب کاهش خطر آتش‌سوزی، اتصال کوتاه و صدمات احتمالی به تجهیزات یا افراد می‌شود. بهساز صنعت سازان، به‌عنوان یکی از تامین‌کنندگان معتبر تجهیزات برق صنعتی، انواع فازمتر با کیفیت و چسب برق استاندارد را به‌صورت خرده و عمده در اختیار مشتریان خود قرار می‌دهد تا ایمنی و کیفیت نصب تابلو برق در بالاترین سطح ممکن تضمین شود.
روش بستن تابلو برق سه فاز
- طراحی نقشه تابلو برق با توجه به نیاز پروژه
- انتخاب تجهیزات متناسب با بار مصرفی و نوع کاربرد
- نصب ریل‌ها و پایه‌ها در داخل تابلو
- نصب تجهیزات طبق نقشه
- سیم‌کشی بین تجهیزات و برچسب‌گذاری مناسب
- تست نهایی عملکرد تجهیزات و بررسی ایمنی
نکات مهم هنگام بستن تابلو برق سه فاز:
- رعایت رنگ‌بندی سیم‌ها (فازها، نول، ارت)
- استفاده از کابل مناسب با سطح مقطع صحیح
- رعایت فواصل ایمن بین تجهیزات
- استفاده از ترمینال‌های مطمئن و محکم
- تعبیه دریچه تهویه جهت جلوگیری از گرمای بیش از حد
معرفی خدمات و تجهیزات بهساز صنعت سازان مجموعه بهساز صنعت سازان با سال‌ها تجربه در زمینه فروش تجهیزات برق صنعتی، از جمله تجهیزات تابلو برق سه‌فاز، تک‌فاز و حتی چهارفاز، توانسته است به یکی از برندهای معتبر در این حوزه تبدیل شود. این مجموعه تأمین‌کننده انواع فیوز، کلید، کنتاکتور، بی‌متال، لوازم اندازه‌گیری، کابل، سیم، جعبه تابلو و سایر تجهیزات موردنیاز برای اجرای پروژه‌های تابلو برق است.
خدمات ویژه بهساز صنعت سازان:
- مشاوره رایگان در انتخاب تجهیزات تابلو برق
- عرضه کالاهای برندهای معتبر داخلی و خارجی
- ارسال سریع سفارش‌ها به سراسر کشور
- قیمت مناسب و کیفیت تضمین‌شده
سخن پایانی
تابلو برق سه فاز قلب تپنده سیستم برق‌رسانی در بسیاری از پروژه‌های صنعتی و ساختمانی است. نصب صحیح، انتخاب تجهیزات مناسب و رعایت استانداردهای ایمنی می‌تواند نقش مهمی در بهره‌وری و ایمنی سیستم برق ایفا کند. اگر قصد اجرای پروژه تابلو برق دارید، حتماً با مشاوران فنی مجموعه بهساز صنعت سازان در تماس باشید تا از خدمات تخصصی، محصولات با کیفیت و پشتیبانی کامل بهره‌مند شوید.
